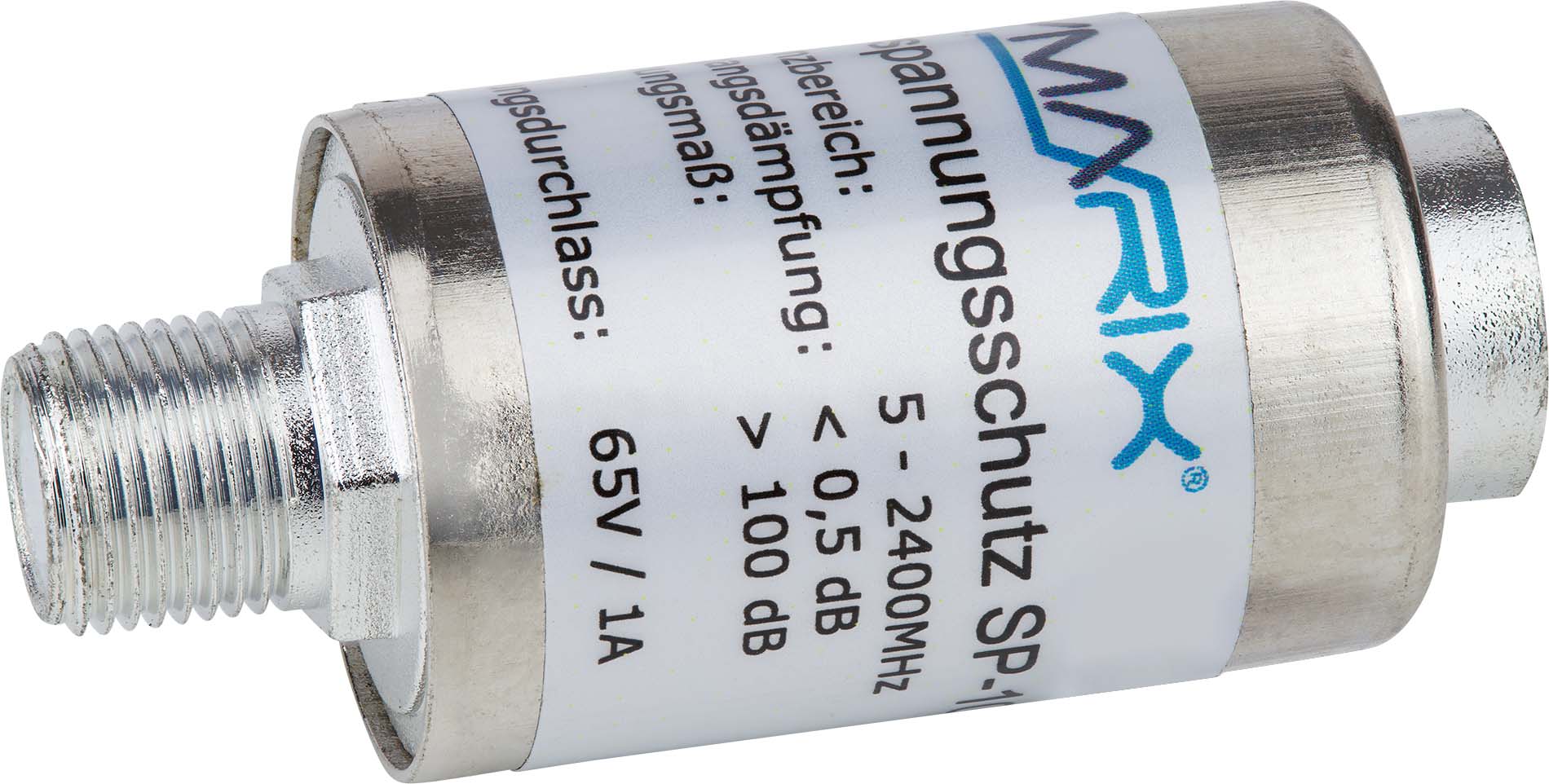

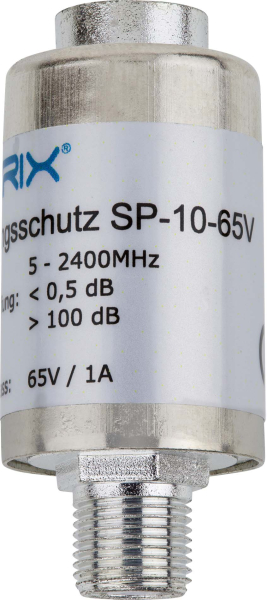

SYMARIX SP-10-65V Überspannungsschutz
Überspannungsschutz gemäß IEC 61000-4-5 Class 4 (4KV)
Dieser Überspannungsschutz dient dazu, elektrische Spannungen, die über 65 Volt hinausgehen, von elektrischen Endgeräten fernzuhalten. Im Inneren des Überspannungsschutzes befindet sich ein Gasentladungsleiter, der bis zu 7.000 Volt Spannung aushalten kann. Liegen Spannungen von mehr als 65 Volt an, wird der Gasentladungsleiter ionisiert und es entsteht eine Verbindung zwischen dem Innenleiter und der Gehäusemasse. Durch den Potenzialausgleich an der Gehäusemasse wird die hohe Spannung abgeleitet und kommt nicht am Endgerät an. Sobald die Spannung unter 65 Volt sinkt, wird der Gasentladungsleiter wieder hochohmig über 100 MΩ und sorgt für eine geringe Durchgangsdämpfung von unter 0,5 dB.
Technische Daten
| Frequenzbereich |
5 ... 2400 MHz |
| Durchgangsdämpfung |
< 0,5 dB |
| Schirmungsmaß |
(≥ 100 dB) EN 50083-2 Klasse A |
| Spannungsdruchlass |
< 65 V | 1 A |
| Anschluss-Typ |
F-Buchse/F-Stecker |
| Impedanz |
75 Ω |
