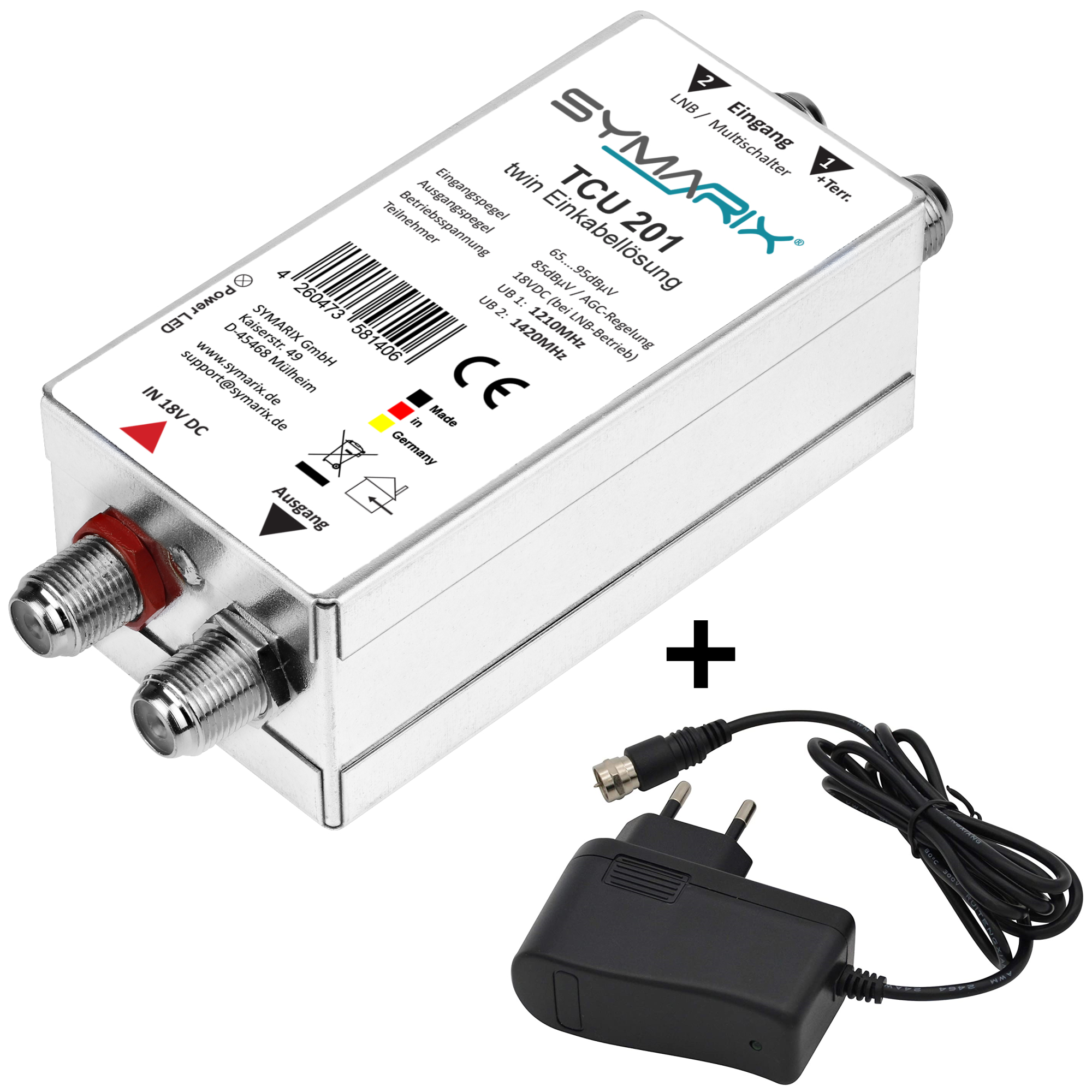

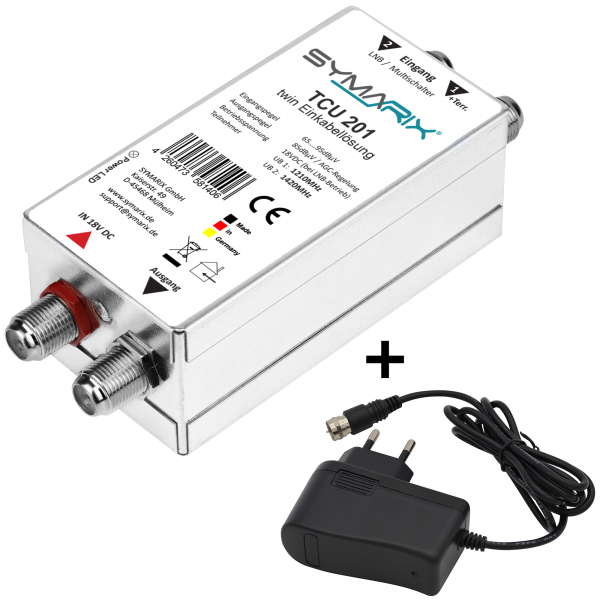

SYMARIX TCU 201

twin Einkabellösung SET mit Netzteil

Highlights: Der SYMARIX TCU 201 nutzt die SCR-Technologie. Die angeschlossenen Sat-Receiver oder TV-Geräte müssen die Norm EN 50494 (Unicable) unterstützen. Einkabellösung kann mit Netzteil direkt an Ausgänge vom Twin, Quad oder Octo LNB betrieben werden. Die Einkabellösung kann an zwei vorhandene freie Teilnehmeranschlüsse eines Multischalters angeschlossen werden. Er ist nicht geeignet für Quattro-LNB´s. Unterstützt bis zu 2 Satelliten (8 ZF-Ebenen) Qualität Made in Germany.



Überblick

Der TCU 201 ermöglicht den Anschluss von zwei Receivern oder einem twin Tuner - Receiver/TV über eine Koaxleitung. Das Gerät wird einfach an zwei Ausgängen von einen herkömmlichen Multischalter angeschlossen.
Dabei nutzt der TCU 201 zwei Teilnehmerausgänge des Multischalters oder eines Twin, Quad oder Octo - LNB´s welche dem TCU 201 als Eingangssignal dienen.
Über nur ein Koaxialkabel, das in die Wohnung führt, können dann entweder zwei separate Receiver oder ein TWIN-Tuner Receiver versorgt werden. Die verwendeten Receiver müssen allerdings das Einkabelprotokoll nach EN 50494 unterstützen. Das terrestrische Signal (UKW, DVB - T, Breitbandkabel) wird durchgeschleift und steht auch bei ausgeschaltetem SAT - Receiver an der Antennendose zur Verfügung.
Die Stromversorgung des TCU 201 erfolgt über den Receiver/TV kann aber bei Bedarf auch mit einem optional erhältlichen Steckernetzteil 18V / 1000 mA erfolgen. Bei direktem Anschluss an ein LNB muss ein Netzteil verwendet werden.


Energieeffizienz/Umwelt

Geringer Strombedarf nur 120mA bei 18V

Made in Germay



Installation

Die am Ausgang des TCU 201 angeschlossenen Receiver müssen den Einkabel - Befehlssatz gemäß EN 50494 unterstützen und entsprechend konfiguriert sein. Aufgrund der frequenz-abhängigen Kabeldämpfung sollte beachtet werden, dass der Receiver mit der längeren Kabellänge die niedrigere Frequenz zugewiesen bekommt.

Der TCU 201 nutzt folgende Teilnehmer-Bänder:
UB 1 = 1210 MHz
UB 2 = 1420 MHz

Anschlussbeispiel



Technische Daten des TCU 201

Frequenzbereich SAT	IN 1:   85-2400MHz  /  IN 2:   950-2400MHz
Eingangspegel	65...95 dBµV (EN50083-2 Störstrahlung)
Ausgangspegel	85 dBµV (AGC geregelt)
Netzteilanschluss	F-Buchse / 18VDC / mind.500mA  (bei LNB-Betrieb Netzteil zwingend erforderlich)
Teilnehmer-Bänder	Band 1: 1210MHz  /  Band 2: 1420MHz
Betriebstemperatur	-20......+40°C
DC-Stromaufnahme	ca. 120mA (ohne Netzteil) / ca. 15mA (mit Netzteil)
