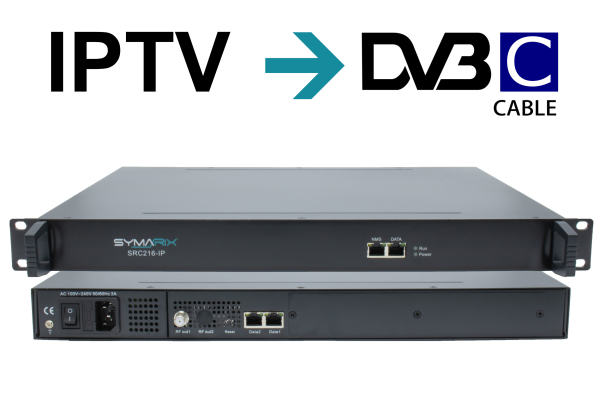

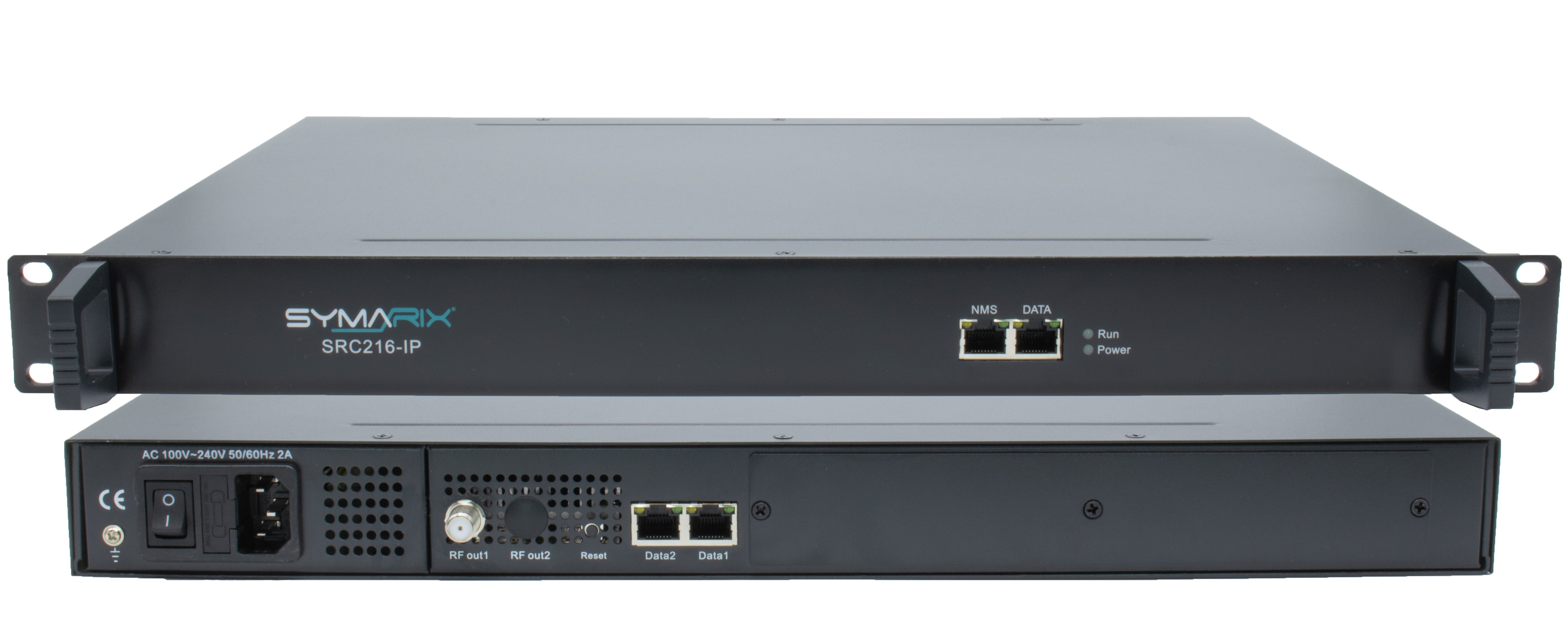

SYMARIX SRC216-IP
512 IPTV-Transportstreams in 16x DVB-C Modulator
- 2 Gigabit Ethernet Eingänge, RJ45-Schnittstelle
- Unterstützt bis zu 1024 Kanäle TS über UDP / RTP, Unicast und Multicast, IGMP v2 / v3
- Max. 840 Mbps für jeden Gigabit Ethernet Port
- Unterstützt CA PID-Filterung, Remapping und PSI / SI-Bearbeitung
- Unterstützt bis zu 180 PIDS remapping pro Kanal
- Unterstützt ETR289, Simulcrypt Standards ETSI 101 197 und ETSI 103 197
- Unterstützt 16 gemultiplexte oder verschlüsselte TS über UDP / RTP / RTSP-Ausgänge
- 16 nicht benachbarte QAM-Carrier-Ausgänge gemäß DVB-C (EN 300 429) und ITU-T J.83 A / B
- Einfache Netzwerkverwaltung über WebGUI
Überblick
Der SRC216-IP Mux-Scrambling Modulator ist die neueste Generation des Mux-Scrambling-Modulations-All-in-One Gerätes. Er verfügt über 16 Multiplexing-Kanäle, 16 Scrambling-Kanäle und 16 QAM (DVB-C)-Modulationskanäle und unterstützt maximal 1024 IP-Eingänge über den GE-Port und 16 nicht benachbarte Träger (50MHz~960MHz) über die HF-Ausgangsschnittstelle. Das Gerät zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es ist sehr anpassungsfähig an die neue Generation von CATV-Übertragungssystemen.
Funktionsdiagramm
DVB-C Modulator
Technische Daten
Eingang
| Schnittstellen |
2x 512 IP-Eingang, 2x 100/1000M Ethernet Port |
| Transportprotokoll |
TS über UDP/RTP/RTSP, Unicast und Multicast, IGMP V2/V3 |
| Übertragungsrate |
Max. 840 Mbps für jeden Gigabit-Eingang |
MUX
| Eingangskanäle |
1024 |
| Ausgangskanäle |
16 |
| Max. PIDs |
180 je Kanal |
Funktionen
|
- PID-Remapping
- Automatische Generierung der PSI-/SI-Tabelle |
Modulation
| Kanäle |
16 |
| Modulation Standard |
DVB-C (EN300 429) |
| Modulation Konstellation |
16-, 32-, 64-, 128-, 256-QAM |
| Symbolrate |
5 ... 7 Mbaud |
| FEC |
RS (204, 188) |
HF-Ausgang
| Frequenzbereich |
50 ... 960 MHz |
| Ausgangspegel |
87...117 dbμV |
| MER |
≥ 40 dB |
| ACLR |
-60 dBc |
| Ausgangsimpedanz |
75 Ω |
TS-Ausgang
| 16 IP-Ausgang über UDP/RTP/RTSP, unicast/multicast, 2 (Data1& Data2) |
| 2x 100/1000M Ethernet Port (RJ45) |
Stromversorgung
| Nennspannung |
100 ... 230 V AC |
| Frequenz |
50/60 Hz |
| Leistungsaufnahme |
15,4 W |
Weitere
| Abmessungen (BxHxT) |
420 x 440 x 44,5 mm |
| Gewicht |
ca. 3 kg |
| Betriebstemperatur |
0 ... 45 °C |
| Luftfeuchtigkeit |
10 ... 75 % |
| EAN |
4260473580447 |
