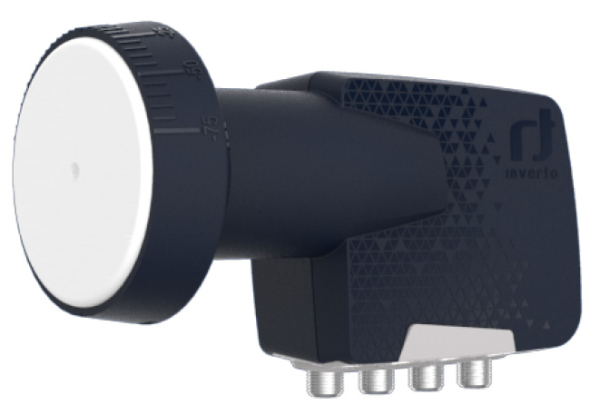

Inverto Premium Quattro - LNB
Quattro Universal 40mm PLL LNB
IDLP-QTL410-PREMU-OPN
Dieser LNB wurde speziell entwickelt und ausgewählt, um die Nachfrage des globalen DTH-Marktes nach einer wettbewerbsfähigen und 4G/LTE geschützten Lösung zu befriedigen. Er bietet optimierte Empfangsfunktionen unter Verwendung der neuesten Chipsatztechnologie und des Wellenleiterdesigns für den Empfang von Satellitensignalen. Der LNB ermöglicht den Empfang von Satelliten TV und Radio von einem Satelliten und dessen Verteilung über einen Multischalter an zahlreiche Set-Top-Boxen. Der LNB unterstützt HD- und UHD-Übertragungen, bietet einzigartige HF-Leistungen, einen sehr geringen Stromverbrauch und ist so konzipiert, dass Interferenzen durch 4 G/LTE-Übertragungen gemindert werden. Dieser LNB wird nach den höchsten Qualitätsstandards der Branche hergestellt und nach strengen Spezifikationen entwickelt. Er ist eine ideale Lösung für den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfang der DTH-Betreiber.
Hauptmerkmale
- Low Phase Noise, DVB-S2 (HD und UHD) kompatibel
- Sehr geringes Rauschmaß
- Geringe Leistungsaufnahme
- Hohe Kreuzpolarisationsisolation
- Hohe Frequenzstabilität
Technische Daten:
Eingangsfrequenzbereich |
10,7GHz ~ 12,75GHz |
Ausgangsfrequenzbereich |
950 MHz ~ 2150MHz |
LO Frequenz Tiefband |
9,75GHz |
LO Frequenz Hochband |
10,6GHz |
Rauschmaß |
0,2dBtyp. (0,7dB max.) |
LO Frequenzgenauigkeit @ 25°C |
±500kHz max. |
LO Temperaturdrift |
±1MHz max. |
LO Phasenrauschen @ 10kHz |
-80dBc/Hz max. |
Verstärkung |
55dB min. |
Verstärkungswelligkeit (innerhalb 26MHz Bandbreite) |
±0,6dB |
Verstärkungsschwankung (im Vollband) |
±3dB |
Spiegelfrequenzunterdrückung |
40dB min. |
Intermodulationsprodukte 3. Ordnung - ICP3 |
10dBm min. |
1 dB Kompressionspunkt (am Ausgang) |
0dBm min. |
Kreuzpolarisationsunterdrückung |
22dB min. |
Kontrollsignal Ca (V) |
11V ~ 14V |
Kontrollsignal Cb (H) |
16V ~ 20V |
Kontrollsignal Cc (Bandumschaltung) |
22kHz ±4kHz, 0,4V ~ 0,8V pp |
Ausgang VSWR |
2,5 : 1 |
Bandinterne Störung |
-60dBm max. |
Betriebstemperatur |
-35°C ~ +60°C |
Ausgangsimpedanz (LNB2) |
75 Ohm |
Ausgangsanschluss |
F-type (female) |
Antennen F/D Verhältniss |
0,6 |
Gewicht |
224g |
Abmessungen Verpackung (H x B x T) |
15,5cm x 9,1cm x7,6 cm |
Gewicht Verpackung |
0,284g |
Abmessungen Karton (H x B x T) |
64cm x 47,5cm x 25cm |
