DEVISER DS2500Q DOCSIS 3.0 Modem 32x8 DVB-C Messgerät
 |
DS2500Q_Datenblatt_DE.pdf |
|
DS2500Q_Datasheet_EN.pdf |
Messgerät ist auch als Mietmodell verfügbar. Preis auf Anfrage
DS2500Q
Digital TV QAM Analyzer mit DOCSIS Modem
-
Steigert die Produktiviät & Leistungsfähigkeit Ihrer Techniker
-
Ideal für Installation & Service in der NE4
-
Kosteneffiziente Lösung
-
EuroDOCSIS 3.0 Modem
-
Farb-Display mit Touch
Das neue DEVISER DS2500Q bietet eine umfassende Palette an analogen und digitalen Testfunktionen, einem eingebauten DOCSIS 3.0 Kabelmodem und der revolutionären EVS-Funktion zur Erkennung von Verzerrungen unter QAM Trägern ohne Service-Unterbrechung.
Mit diesem Testmöglichkeiten bietet das Kabelmessgerät DS2500Q das beste Werkzeug für Außendiensttechniker in NE4. Jeden Tag. Und bei jedem Einsatz.
Menü mit Touchscreen
Spektrum

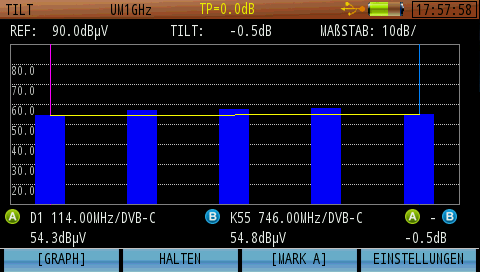

Schäglagemessung
Digitalmessung

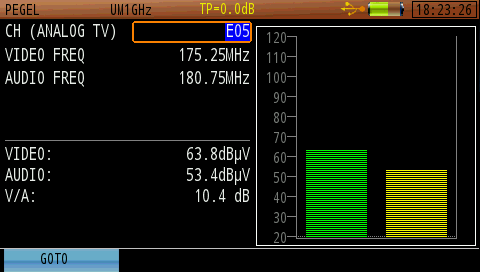

Analogmessung

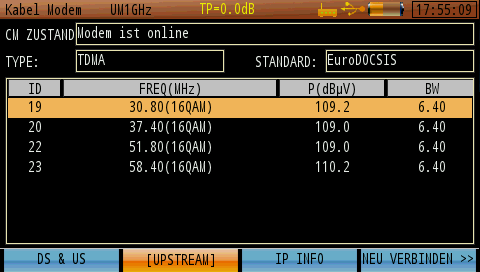

DOCSIS 3.0 Messung
FTP mit Speedtest
Signalgenerator

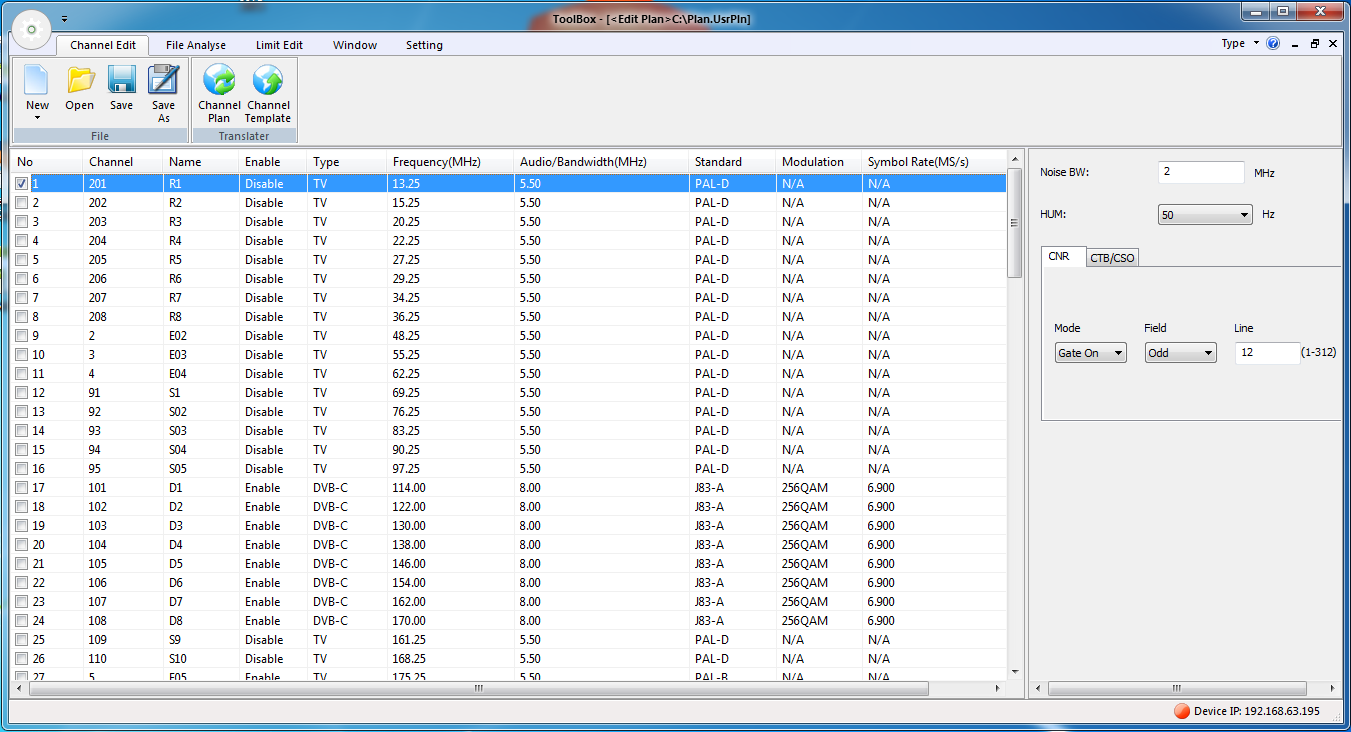

Software
Technische Daten
| Downstream-Spektrumanalyse | |
| Frequenzbereich | 4 MHz–1000 MHz |
| Frequenzstabilität | ± 1 PPM (0˚C–50˚C) |
| Frequenzdarstellbereich | 0 MHz bis gesamte Spanne |
| Frequenzschritt | 1 kHz |
| Filter für Auflösungbandbreite (-3 dB) | 30 kHz, 100 kHz, 300 kHz, 1 MHz, 3 MHz |
| Filter für Videobandbreite | 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz, 300 kHz, 1 MHz, 3 MHz |
| Anzeigeskala und -bereich | 1, 2, 5, 10, 20 dB/Div; 8 vertikale Teilungen |
| Sweepzeit | 20 ms bis 25 s |
| Eingangspegelbereich | 0 dBµV bis 120 dBµV |
| Dynamischer Bereich | 65 dB (300 kHz RBW) |
| Empfindlichkeit | 10 dBµV (300 kHz RBW, Vorverstäker Ein) |
| Dämpfung | 0–40 dB in Schritten zu 1dB |
| Vorverstärker | Manuell, 18 dB Verstärkung |
| Messgenauigkeit | <±1,0 dB bei +25 ± 5˚C (typischer Wert) |
| Messdetektor | Positive Spitze, negative Spitze, Stichprobe, Mittelwert, Effektivwert |
| Referenzpegel | 20 dBµV bis 130 dBµV |
| Marker | 2 vertikale Marker |
| Upstream-Spektrumanalyse | |
| Frequenzbereich | 4–46 MHz; 4–68 MHz; 4–88 MHz; 4–120 MHz; 4–210 MHz |
| Frequenzdarstellbereich | 42/64/84/116/206 MHz, Zero Span oder manuelle Auswahlen (max. 206 MHz) |
| RBW | 100 kHz, 300 kHz |
| VBW | 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz, 300 kHz, 1 MHz, 3 MHz |
| Anzeigeskala und -bereich | 1, 2, 5, 10, 20 dB/Div |
| Sweepzeit | 20 ms bis 25 s |
| Eingangspegelbereich | 0 dBµV bis 120 dBµV |
| Dämpfung | Automatisch, 0 bis 40 dB |
| Vorverstärker | Manuell, 18 dB Verstärkung |
| Messgenauigkeit | <±1,0 dB bei +25 ± 5˚C (typischer Wert) |
| Messdetektor | Positive Spitze, negative Spitze, Stichprobe, Mittelwert |
| Marker | 2 vertikale Marker |
| Analog-TV-Messung | |
| Standards | B/G, I, D/K, L/L’, M/N |
| Farbstandards | NTSC, PAL, SECAM |
| Frequenzschritt | 10 kHz |
| Pegelmessbereich | 20 dBµV bis 120 dBµV |
| Genauigkeit | <±1,0 dB bei +25 ±5 ˚C (S/N >30 dB) |
| Pegelauflösung | 0,1 dB |
| Auflösungbandbreite | 300 kHz |
| CCN | >51 dB (erfordert Trägerpegel von 70 dBµV) |
| CTB/CSO | ≥61 dB mit ±2,0 dB Genauigkeit |
| HUM-Messung | 1 bis 15 %: ±0,5 % (1 – 5 %): ±1,0 % (5 – 20 %) |
| Tilt | Bis zu 16 Kanäle |
| Vorverstärker | Automatisch, 18 dB Verstärkung |
| Dämpfungsglied | Automatisch , 40 dB |
| Digital-TV-Messung | |
| Frequenzbereich | 46 bis 1000 MHz |
| Leistungspegelbereich | 30 dBµV bis 110 dBµV |
| Pegelauflösung | 0,1 dB |
| Genauigkeit | < ±1,5 dB bei +25 ±5 ˚C (C/N>20 dB) |
| Modulationstyp | 16, 32, 64, 128, 256 QAM (J.83 Annex A und C); |
| 64, 256 QAM (J.83 Annex B) | |
| Interleave-Tiefe | (128, 1) – (128, 4) für J.83B; (12, 17) für J.83 A/C |
| Symbolrate | 4,0 MS/s bis 7,0 MS/s |
| MER | >41 dB; Toleranz: ±2,0 dB |
| BER | 1E-3 – 1E-9 |
| Konstellation | 16, 32, 64, 128, 256 QAM |
| Kabelmodem-Messung | |
| Unterstützte Standards | DOCSIS 1.1, 2.0, 3.0; EuroDOCSIS 1.0, 1.1, 2.0, 3.0 |
| Downstream-Demodulation | 64, 256 QAM |
| Downstream-Frequenzbereich | >91 MHz (US); >100 MHz (EU) |
| Downstream-Höchstgeschwindigkeit | Bis zu 1216 MBit/s (6M HHz); und 1600 MBit/s (8 MHz) |
| Downstream-Kanalbündelung | Bis zu 32 Kanäle |
| Downstream-Bandbreite | 6 MHz / 8 MHz |
| Downstream-Eingangssignalpegel | 45 dBµV bis 75 dBµV |
| Upstream-Frequenzbereich | 5–42 MHz; 5–65 MHz; 5–85 MHz |
| Upstream-Signalbandbreite | TDMA: 200/400/800/1600/3200/6400 kHz; |
| S-CDMA: 1600/3200/6400 kHz | |
| Upstream-Ausgangssignalpegel | TDMA: 8–54 dBmV (32/64 QAM); 8–55 dBmV (8/16 QAM); |
| 8–58 dBmV (QPSK) CDMA: 8–53 dBmV (alle Betriebsarten) | |
| Upstream-Kanalbündelung | Bis zu 8 Kanäle |
| Upstream-Höchstgeschwindigkeit | 240 MBit/s (8-Kanalbündelung) |
| Upstream-Signalgenerator | |
| Signalmodulation | CW, QPSK, 8 QAM, 16 QAM, 32 QAM, 64 QAM, 256 QAM |
| Symbolrate | 160 kS/s, 320 kS/s, 640 kS/s, 128 MS/s, 256 MS/s, 512MS/s |
| MER | >38 dB; Toleranz ± 2dB |
| Frequenzbereich | 5 MHz bis 85 MHz |
| Einstellbare Frequenzschritte | 1 MHz |
| Signalpegelbereich | 68,0 bis 118 dBµV (CW, QPSK) |
| Einstellbarer Pegelschritt | 1 dB |
| Sonstiges | |
| HF-Eingang | 75 Ω F-Steckverbinder |
| USB | USB 1.1 |
| Ethernet | RJ45, 10/100T Ethernet |
| Display | 4,3″ LCD, Auflösung 480x272 |
| Netzteil | AC 100 V bis 240 V 50-60 Hz, DC 12 V/3.0A |
| Akku | Li-Ion-Akkupack 7,4 V/7,8 Ah |
| Ladezeit | ca. 4 Stunden |
| Betriebsdauer | ca. 6 Stunden |
| Abmessungen (B x H x L) | 245 mm × 130 mm × 60 mm |
| Gewicht | ca. 1,5 kg |
| Betriebstemperatur | -10°C - +50°C |
| Lagertemperatur | -20°C - +60°C |
