DEVISER DS2460Q

QAM-Messempfänger

Vorteile

• Umfassendes Werkzeug für die Installation und Wartung von Kabelnetzen
• Schnelle Spektrumanalyse, 5 - 1220 MHz
• 5-1052 MHz (Analog TV), 46-1052 MHz (Digital TV)
• Digital-TV-Messung beinhaltet: Pegelmessung, MER, BER, BER Statistik, Konstellationsdiagramm
• Analog-TV-Messung beinhaltet: Pegelmessung, V/A, HUM, C/N
• Automatische Erzeugung und Speicherung von bis zu 20 benutzerdefinierten Kanalplänen
• Auto-Test Funktion für schnelle Tests mit klarem Ergebnis ohne Interpretationsmöglichkeiten für den Techniker.
• Schnelle Gerätekonfiguration durch Toolbox-Management-Software
• Micro USB 2.0 Port für Datenübertragung an den PC
• Ethernet-Port für Ping-Funktion
• Optische Leistungsmessung und VFL (Rotlichtquelle) optional verfügbar

Überblick

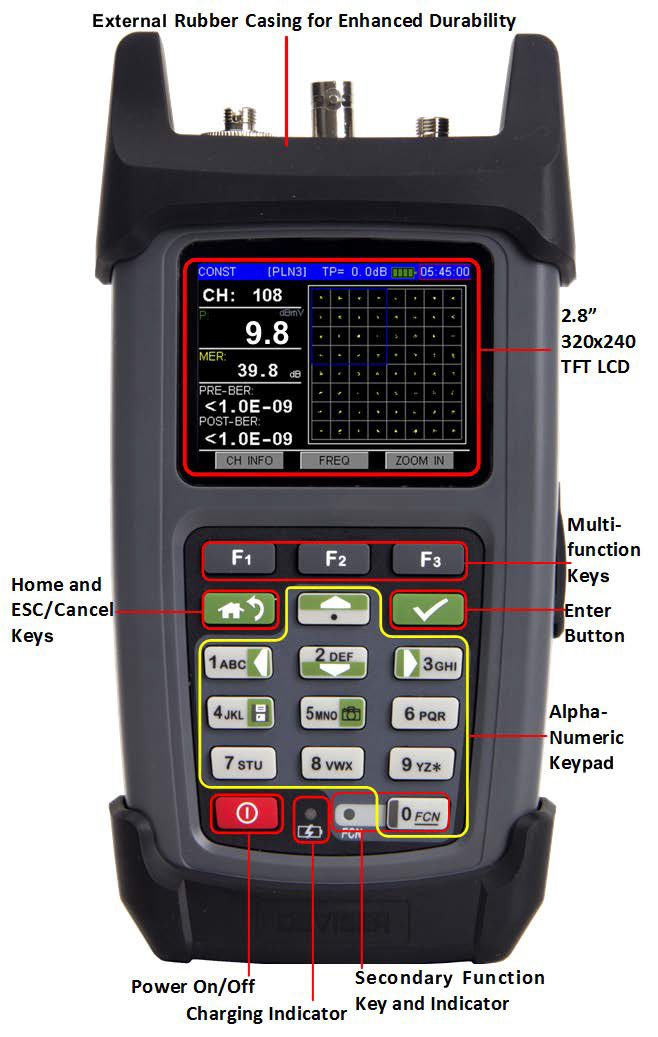

Der DS2460Q ist ein multifunktionales Messgerät, das digitale QAM- und analoge Signale in CATV-Netzen unterstützt. Es ist das ideale Werkzeug für anfängliche Netzwerkinstallationen, Service- und Fehlerbehebungsaufgaben. Das robuste Gehäuse beinhaltet einen äußeren Gummi-Schutz, während die grafische Benutzeroberfläche programmierbare Selbsttestfunktionen bietet. Die leicht fließenden Menüs sind für mehr Effizienz und Produktivität für alle Techniker ausgelegt.

Weitere Funktionen: Rückweg- und Vorwärts-Spektrumsuchlauf, 12 bevorzugte Tilt-Frequenzen, Spannungstest der AC-Leitung, HUM- und DC-Spannungsmessungen, kombiniert mit vollständiger Datenerfassungs- und Verwaltungssoftware. Alle diese Funktionen machen den DS2460Q zu einem vielseitigen Werkzeug für Kabelinstallationen.

MER-, Pre-Post-BER-Messungen sowie Statistikfunktionen ermöglichen eine schnelle Überprüfung lockerer Anschlüsse, die sich generell durch verpixelte Bilder oder langsamen DS-Internetdatenverkehr äußern. Außerdem tragen die digitalen Messfunktionen dazu bei, Diskrepanzen durch offene koaxiale Leitungen oder Impedanzfehlanpassungen zu erkennen.
























Bis zu 20 speicherbare Kanalpläne

Für Techniker und Anbieter, die in mehreren HFC-Netzen arbeiten, ist es unumgänglich, zwischen verschiedenen Kanalplänen wählen zu können. Der DS2460Q kann eine Auswahl von bis zu zwanzig (20) verschiedenen Kanalplänen speichern. Wenn er mit einem RF-Abzweig verbunden ist, speichert der DS2460Q analoge/digitale Kanäle und benutzerdefinierte Frequenzen über das integrierte automatische Speichertool für Kanalpläne oder lädt sie über die Toolbox PC-Software des Deviser herunter. Der Benutzer kann bis zu 12 Kanäle in jedem der 20 benutzerdefinierten Pläne auswählen und diese einem bevorzugten Tilt/Kanalplan zuordnen.

Kanalmessung und QAM-Analyse

Der DS2460Q misst und analysiert Kanalleistung, MER und Pre-Post-BER, einschließlich Konstellationsdiagramm. Er ist kompatibel mit 16/32/64/128/256 QAM-Modulation.

Spektrumanalyse und -messung

Der DS2460Q bietet drei Betriebsarten für die Spektrumanalyse: normal, schnell und Rückweg. Mit der schnellen Spektrumanalyse können Techniker einen Frequenzbereich von 5 - 1220 MHz betrachten, während die normale Spektrumanalyse die Amplitudengenauigkeit bei einer geringeren Laufgeschwindigkeit optimiert. Zur Fehlersuche von Upstream-Problemen kann das Gerät Frequenzspannen von 5 - 65 MHz anzeigen, vorausgesetzt, dem Techniker steht ein zusätzliches Werkzeug zur Verfügung, das Upstream-Signale erzeugen kann. Alle Betriebsarten haben Zugang zu den Marker- und Max Hold-Funktionen, die eine Erfassung und Analyse vorübergehender Anomalien erleichtern.

Vollspektrum-Suchlauf und Marker-Funktion

Der DS2460Q kann 160 Kanäle durchsuchen und gibt damit dem Benutzer die Möglichkeit, Ebenheit und Amplitude des HFC-Netzes schnell und effizient zu messen. Über Marker können Techniker schnell auf Diskrepanzen zurückzuführende Anomalien erkennen, die durch schlechte Erdung oder beschädigte Übertragungsleitungen verursacht wurden.


HUM-Messung

Mit der HUM-Messung können Techniker Anomalien erkennen und beheben, die durch defekte Kondensatoren, fehlerhafte Leitungsteiler oder überlastete Koppler (durch Wetterbedingungen oder übermäßigen Strom verursacht) entstehen können. Es können Tests mit  50 und 100 Hz  unternommen werden.


Benutzerdefinierte Grenzwertprüfung mit Selbstdiagnose

Durch den Selbsttest wird die Arbeit des Technikers vereinfacht, denn hier werden Pass-/Fail-Ergebnisse angezeigt. Endbenutzer können Grenzwerte für Leistungspegel-, MER-, Pre-Post-BER-, Spektrumanalyse-, Tilt- und HUM-Messungen festlegen. Mit der einfachen Speicherfunktion braucht der Techniker die Ergebnisse nicht mehr manuell aufzuzeichnen, wodurch täglich mehr Zeit für Installationsarbeiten und Serviceeinsätze bleibt. Darüber hinaus werden die Messdaten sofort gespeichert, um die Leistungstransparenz für jeden Standort zu gewährleisten – und um die Notwendigkeit zu verringern, an zuvor geprüfte Standorte zurückzukehren.

Dateiverwaltung - Messdatenexport

Mehrere Dateien mit Prüfdaten lassen sich speichern und als analoge Träger oder Frequenzen, QAM-Träger oder digitale Frenquenzen, Kanal-Scan, Tilt, Frequenzspektrumsmessungen und/oder HUM archivieren. Die Ergebnisse werden mittels Zeitstempel im Dateiverzeichnis gespeichert. Die Datensätze können über die Toolbox-Software zur Erstellung von Berichten, zum Drucken oder für die Analyse auf einen PC hochgeladen werden.


Spannungsmessung

Der DS2460Q misst die  Verteilungsnetzspannung des Kabelsystems und kann damit AC- oder DC-Anomalien genau erkennen. Das intelligente Leistungsüberwachungssystem ermöglicht etwa 5 Stunden Dauerbetrieb bei voll geladenem Akku.


Technische Daten

Normale Spektrumanalyse
Frequenzbereich	45 - 1052 MHz
Auflösungsbandbreite	2,5 MHz; 6,25 MHz; 12,5 MHz; 25 MHz; 62,5 MHz; Komplett
Schnelle Spektrumanalyse
Frequenzbereich	5 - 1220 MHz
Auflösungsbandbreite	12,5 MHz; 25 MHz; 62,5 MHz; Komplett
Rückweg-Spektrumanalyse
Frequenzbereich	5 - 210 MHz
Full-Scan
Kanalanzahl	max. 160 Kanäle
Skala	1, 2, 5, 10 dB/div
Zoom	1X, 2X, 3X, 4X, 5X
Analog-TV-Messung
Farbnormen	PAL, NTSC
Pegelmessung	30 dBµV - 120 dBµV;  Genauigkeit ± 2,0 dB; Auflösung: 0,1 dB
Frequenzbereich	5 - 1052 MHz
Auflösebandbreite	280 KHz
C/N	>50 dB
HUM (Brumm)	2 % - 5 %
Digital-TV-Messung
Pegelmessung	30 dBµV - 120 dBµV; Genauigkeit ± 2,0 dB; Auflösung: 0,1 dB
Frequenzbereich	46 - 1052 MHz
Unterstützte Standards	ITU-T J.83 Annex A, B und C
Modulationsschema	Annex A: QAM 16/32/64/128/256, Annex B&C: QAM64/256
Interleaving-Tiefe	128x1 - 128x4 (J.83B); 12 x 17 (J.83A/C)
Symbolraten	4,0 - 7,0 MSym/s
MER	bis 41 dB; Genauigkeit ± 2,0 dB
BER	1E-3 bis 1E-9
Konstellationsdiagramm	64/256 QAM, mit Zoom-Funktion
Netzspannungsmessung
Messbereich	0 V bis 100 V (AC/DC); Genauigkeit ±2 V
Optische Leistungsmessung
Genauigkeit	±0,23 dB (±5 %)
Detektortyp	InGaAs ɸ300 μm
Messbereich	-50dBm - +27dBm
Linearität	0,07 dB/10 dB
Auflösung	0,01 dBm, mW, μW, nW
Wellenlänge	850 nm, 980 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1610 nm
Schnittstelle	FCSCST Universal-Schnittstellenadapter
VFL-Rotlichtquelle
Ausgangsleistung	10 mW
Wellenlänge	650 ±10 nm
Laser-Klasse	IEC 60825-1: 2007
Schnittstelle	FC/PC
Sonstiges

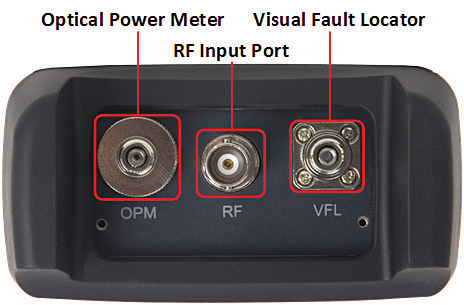

HF-Eingang	75 Ω
USB	Micro USB 2.0
Ethernet	100/1000 MBit/s
Bildschirm	2,8″ TFT, Auflösung 320x240
Netzteil	AC 100 V bis 240 V 50-60 Hz, DC 15 V/0,9A
Akku	Li-Ion-Akkupack 7,4 V/2,4 Ah
Ladezeit / Betriebsdauer	ca. 5 Stunden / ca. 5 Stunden
Abmessungen	200 mm × 106 mm × 54 mm
Gewicht	ca. 0,6 kg
Betriebstemperatur / Lagertemperatur	-10°C - +40°C / -20°C - +70°C
